demo

base demo

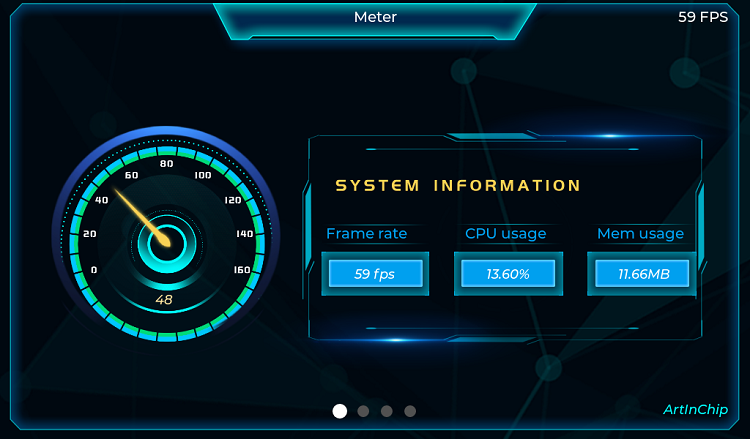

对 png、jpg 硬件解码，以及 in 的图片使用方式进行演示，UI 界面如下：

此 demo 一共有 4 四个页面， 第一个页面为仪表演示、第二个页面为音乐播放演示、第三个页面为菜单演示、 第四个页面为播放器演示。播放器演示页面需要打开 c 中的宏定义 VIDEO_PLAYER

1. 不同页面通过滑动操作切换，页面滑动使用了控件 tabview

   lv_obj_set_size(main_tabview, 1024, 600);
   lv_obj_set_pos(main_tabview, 0, 0);
   lv_obj_set_style_bg_opa(main_tabview, LV_OPA_0, 0);

   lv_obj_t *main_tab0 = lv_tabview_add_tab(main_tabview, "main page 0");
   lv_obj_t *main_tab1 = lv_tabview_add_tab(main_tabview, "main page 1");

   lv_obj_set_style_bg_opa(main_tab0, LV_OPA_0, 0);
   lv_obj_set_style_bg_opa(main_tab1, LV_OPA_0, 0);
   lv_obj_set_size(main_tab0, 1024, 600);
   lv_obj_set_size(main_tab1, 1024, 600);

   lv_obj_set_pos(main_tab0, 0, 0);
   lv_obj_set_pos(main_tab1, 0, 0);

2. 背景图片通过 image 控件来创建，是一个名字为 png 的 png 图片，此图片会采用注册的硬件解码器进行解码

   static lv_obj_t *img_bg = NULL;
   img_bg = lv_img_create(lv_scr_act());
   lv_img_set_src(img_bg, LVGL_PATH(global_bg.png));
   lv_obj_set_pos(img_bg, 0, 0);

3. 菜单图片也通过 image 控件来创建，是 png 图片，此图片也会采用注册的硬件解码器进行解码

   lv_obj_t *sub_image00 = lv_img_create(sub_tab0);
   lv_img_set_src(sub_image00, LVGL_PATH(cook_0.jpg));
   lv_obj_set_pos(sub_image00, 36, 100);

4. fake image

   fake image 不是一个真实的图片，通过此方式可以方便的对一个矩形区域进行填充：包括 alpha、red、green、blue

   static lv_obj_t *img_bg = NULL;
   FAKE_IMAGE_DECLARE(bg_dark)  // 声明（bg_dark 名字可修改）

   /* 最后一个参数为要设置的颜色值：bit31:24 为 alpha */
   FAKE_IMAGE_INIT(bg_dark, 1024, 600, 0, 0x00000000);

   lv_img_set_src(img_bg, FAKE_IMAGE_NAME(bg_dark)); // 设置 image 数据源

5. build-in image 是通过数组变量在程序中表示图像，图片转换成.c 文件的工具参考官网：http://lvgl.io/tools/imageconverter

   uint8_t circle_white_map[] = {
           0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xff, 0x50, 0xff, 0x7f, 0xff,
           ........................................................};

   const lv_img_dsc_t circle_white = {
       .header.cf = LV_IMG_CF_TRUE_COLOR_ALPHA,
       .header.always_zero = 0,
       .header.reserved = 0,
       .header.w = 20,
       .header.h = 20,
       .data_size = 400 * LV_IMG_PX_SIZE_ALPHA_BYTE,
       .data = circle_white_map,
   };

   static lv_obj_t * circle_0 = lv_img_create(img_bg);
   lv_img_set_src(circle_0, &circle_white);
   lv_obj_align(circle_0, LV_ALIGN_BOTTOM_MID, -16, -28);

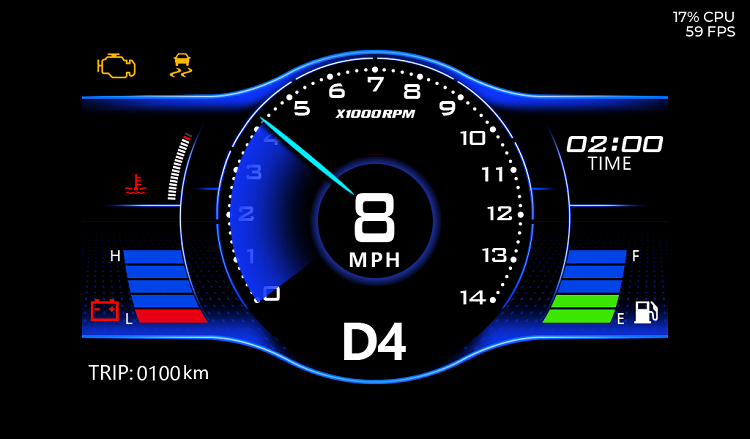

meter demo

此 demo 演示了硬件旋转，以及仪表盘的设计参考

1. 其中各种控件的动作通过 timer 来实现，每间隔一定的时间执行相应的 callback

   lv_timer_create(point_callback, 10, 0);
   lv_timer_create(fps_callback, 1000, 0);
   lv_timer_create(speed_callback, 100, 0);
   lv_timer_create(time_callback, 1000 * 60, 0);

2. 指针和光影通过贴图和硬件任意角度旋转来实现，其中前 74 张指针通过切换 74 张图片来实现， 从第 75 张开始的红色指针，采用硬件任意角度旋转来实现

   static void point_callback(lv_timer_t *tmr)
   {
       char data_str[64];
       (void)tmr;

       static bool first = true;
       static int id = 1;
       static int direct = 0;
       static int mode_id = 0;
       static int mode_num = sizeof(rot_mode_list) / sizeof(rot_mode_list[0]);
       static int start_id = 0;
       static int end_id = 0;

       if (first) {
           first = false;
           start_id = rot_mode_list[mode_id].start_id;
           end_id = rot_mode_list[mode_id].end_id;
       }

       direct = start_id < end_id ? 0: 1;

       if (id < 75) {
       lv_img_set_src(img_circle, LVGL_PATH(bg/small_blue.png));
       lv_obj_clear_flag(img_circle, LV_OBJ_FLAG_HIDDEN);
       } else {
       lv_obj_add_flag(img_circle, LV_OBJ_FLAG_HIDDEN);
       }

       if (id < 75) {
           sprintf(data_str, "%spoint/point_%05d.png", LVGL_DIR, id);
           lv_img_set_src(img_point, data_str);
           lv_img_set_angle(img_point, 0);

       } else {
           // id to angle
           float rot_angle = ((float)(id - 75) * 2 * 10) * 0.84;
           sprintf(data_str, "%spoint/point_%05d.png", LVGL_DIR, 75);
           lv_img_set_src(img_point, data_str);
           lv_img_set_pivot(img_point, 210, 210);
           lv_img_set_angle(img_point, (int16_t)rot_angle);
       }

       if (direct == 0) {
           id++;
       } else {
           id--;
       }

       if ((!direct && (id > end_id) ) ||
           (direct && (id < end_id))) {
           id = end_id;
           mode_id++;
           mode_id %= mode_num;
           start_id = rot_mode_list[mode_id].start_id;
           end_id = rot_mode_list[mode_id].end_id;
       }

       return;
   }

3. UI 怎么设计更高效？

   针对本 demo 场景给出两种流程：

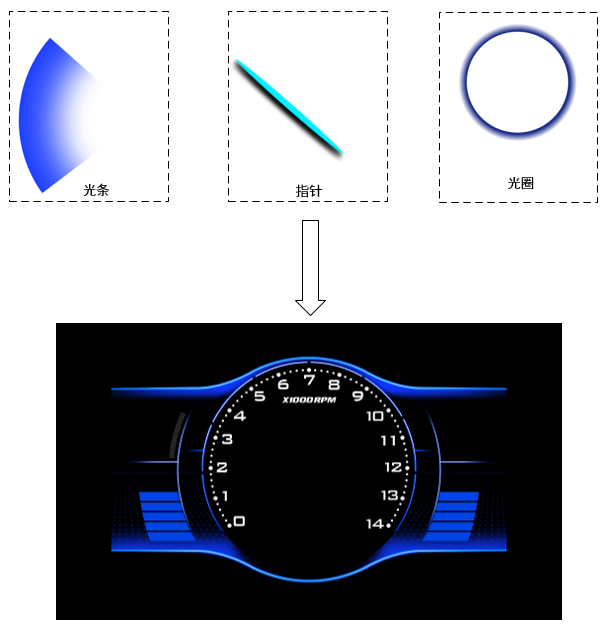

   • UI 设计方案 1



     • 需要光条、指针、光圈、底图四张

     • 首先光圈和背景进行 blending，然后光条和背景进行 blending，最后指针和背景进行 alpha blending

     • 每一个角度的旋转都需要进行 3 次 alpha blending

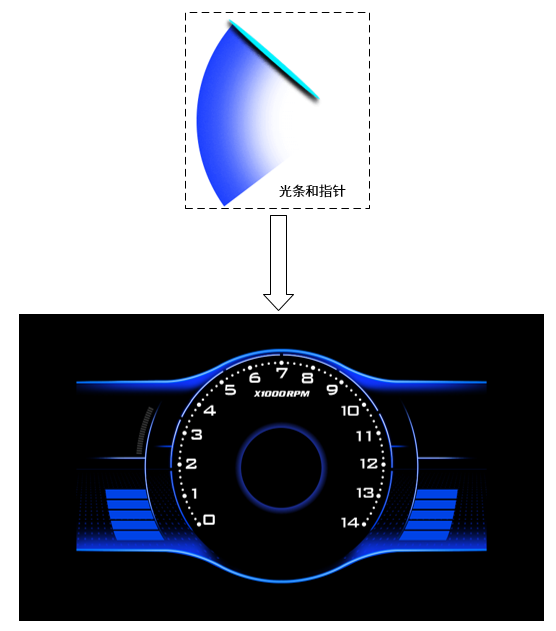

   • UI 设计方案 2



     • 光条和指针合并为一张图

     • 光圈合并到背景图中

     • 需要光条和指针图片和底图 2 张图片

     • 每一个角度的旋转都只需要光条和指针图片与背景图进行一次 alpha blending

     显然 UI 设计方案 2 更高效，实现同样的界面效果，简化流程速度可以提升一倍以上
