VSCode

VSCode 是一款开源、免费、跨平台的源代码编辑器，由 MicroSoft 开发，特定是轻量级、高性能、可扩展。

Luban-Lite 支持在 VSCode 环境中完成 全流程的开发，包括代码编辑、编译、调试和烧写。

插件安装

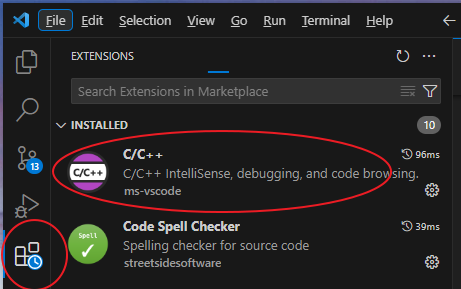

VSCode 中需要进行 C/C++ 语言的 Debug，必须先安装插件： C/C++ IntelliSense。

安装方法：

../images/vscode_plugin.png

在 PC 有联网的条件下，直接点击 Install 就可以安装（上图是已经安装好后的效果）。

如果没有联网，需要手动安装，步骤：

  1. 先去 VSCode 官网下载 C/C++ IntelliSense 插件的安装文件，插件文件的后缀名是 .vsix 。

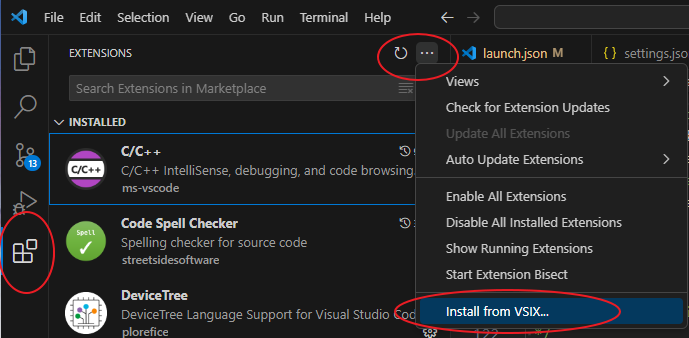

  2. 在 VSCode 的插件管理界面中，选择 从 VSIX 安装 插件，如下：

../images/vscode_plugin_local.png

打开 Luban-Lite 工程

实际上，在 VSCode 中没有严格的“工程”概念，只要打开一个目录，就相当于创建了一个工程，不需要像 Eclipse 工具那样的工程配置。

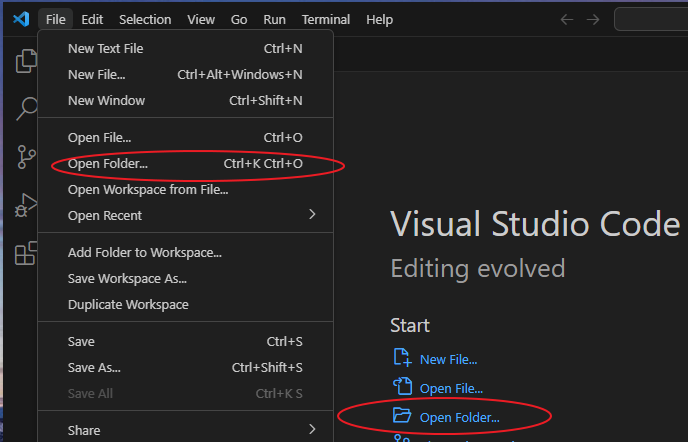

下图中两个地方都可以打开一个目录：

../images/vscode_open_folder.png

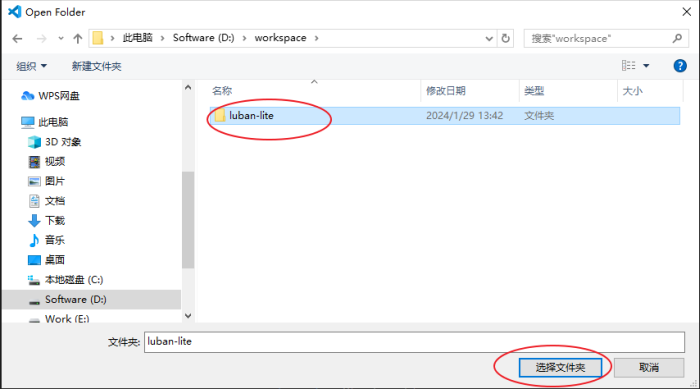

在弹出的文件夹浏览窗口中选择 Luban-Lite 根目录，并点击 选择文件夹 :

../images/vscode_open_lite.png

注：

VSCode 必须且只能在打开 Luban-Lite 根目录的前提下，才能完成以下的编译、调试、烧写操作。

编译

Luban-Lite 编译前，需要先 lunch 选择一个方案配置，目前这一步还 需要在命令行中完成 。 方法是在 VSCode 的终端中，使用 lunch 命令选择一个方案。

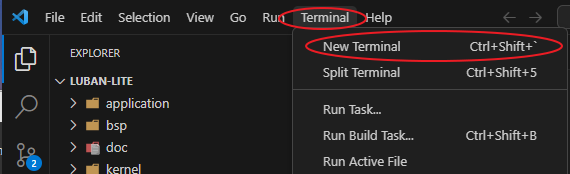

首先，打开 VSCode 的终端（快捷键 Ctrl + Shift + `）：

../images/vscode_open_terminal.png

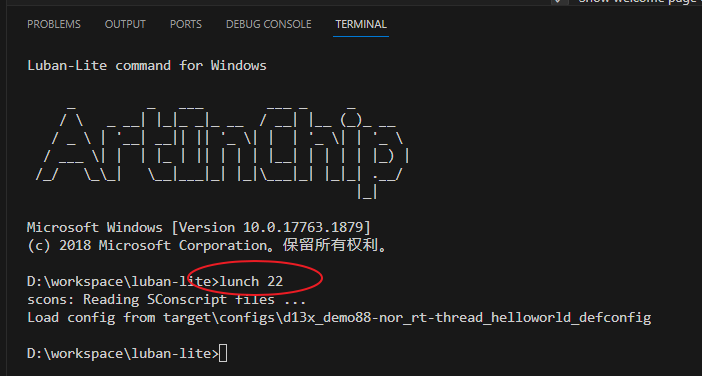

然后，在 VSCode 终端窗口中，执行命令 lunch 22。 其中，22 是当前环境中 D13x demo88 NOR 方案配置的编号，具体什么方案对应的编号可能会有变化，请先用 list 命令来查询。

../images/vscode_lunch.png

有两种方式来触发编译：

  1. 在 VSCode 终端中输入 m 命令

  2. 通过 VSCode 的快捷命令 Ctrl + Shift + B 然后选择 Luban-Lite make

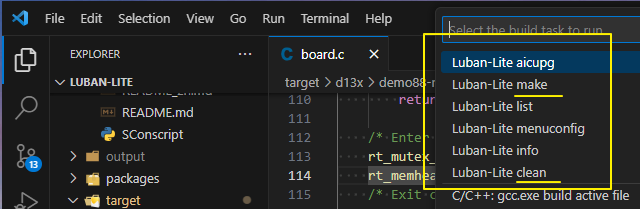

用快捷命令执行 make、clean 的方法如下图：

../images/vscode_run_make.png

调试

  1. 环境准备

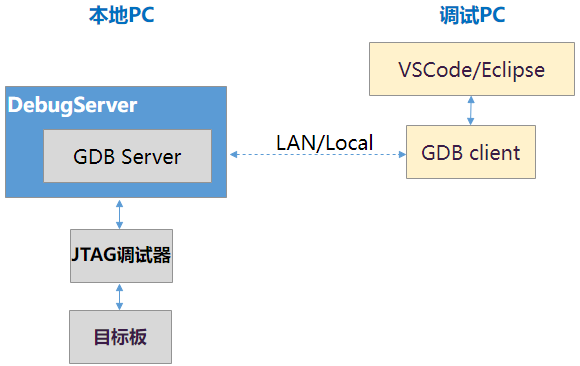

    JTAG 调试的整个物理环境可以抽象为：

    ../images/gdb_framework.png

    上图涵盖两种网络环境：“本地 PC” 和 “调试 PC” 可以是同一台 PC，也可以是局域网内不同的两台 PC。使用 JTAG 调试需要准备的硬件：

    • 板子上有 JTAG 插座，或者飞线引出了 JTAG 信号线，可以连接到 JTAG 调试器

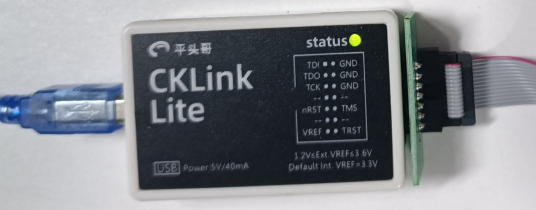

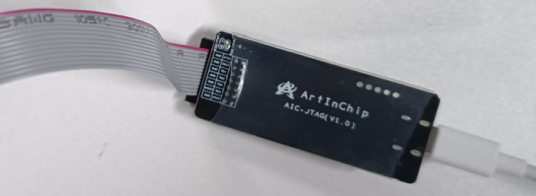

    • JTAG 调试器，Luban-Lite 支持 CKLink 调试器 和 AIC JTAG 两种

    • 并且保证板子和 JTAG 调试器的信号线正确连接，请参考调试器上的信号标识

      ../images/cklink.png

      ../images/aic_jtag.png

      使用 JTAG 调试需要准备的软件：

      • T-HeadDebugServer，调试器在 PC 端的代理，提供 GDB Server 调试服务。

      • AiBurn，ArtInChip 烧录软件，需要用到其中的 USB 烧写驱动。

      以上两个软件请提前安装，安装过程涉及驱动安装所以都需要 管理员权限。

  2. 两种场景。
    首先，要明确当前需要 JTAG 调试的场景是哪一种：

    1. 板子刚执行完 PSRAM/DDR 的初始化，等待 JTAG 连接，Debug 配置选择执行： Dxx load

    2. 板子上已经在运行一份镜像，中途用 JTAG 连接，Debug 配置选择执行： Dxx connect only

    Luban-Lite 的 VSCode 配置中已经默认提供了四种 JTAG 选择，选择的方法：
    SoC 型号 板子上无镜像 板子上已经在运行镜像
    D21x D21x load D21x connect only
    D13x/D12x D13x/D12x load D13x/D12x connect only

    VSCode 中选择 Debug 配置的方法，从界面操作如下，选择合适的 Debug 配置（只需选择一次，VSCode 会记住上次的配置），然后点击箭头小图标（快捷键 F5）：

    ../images/vscode_launch_list.png

软件配置

  1. VSCode 配置

    上述 Dxx load 和 Dxx connect only 配置要使用起来前，都需要修改 Luban-Lite/.vscode/launch.json 文件中的部分参数，必须要和当前方案配置保持一致，主要修改：

    • 路径名、elf 文件名

    • DebugServer 的服务 IP 和端口号

    • 断点

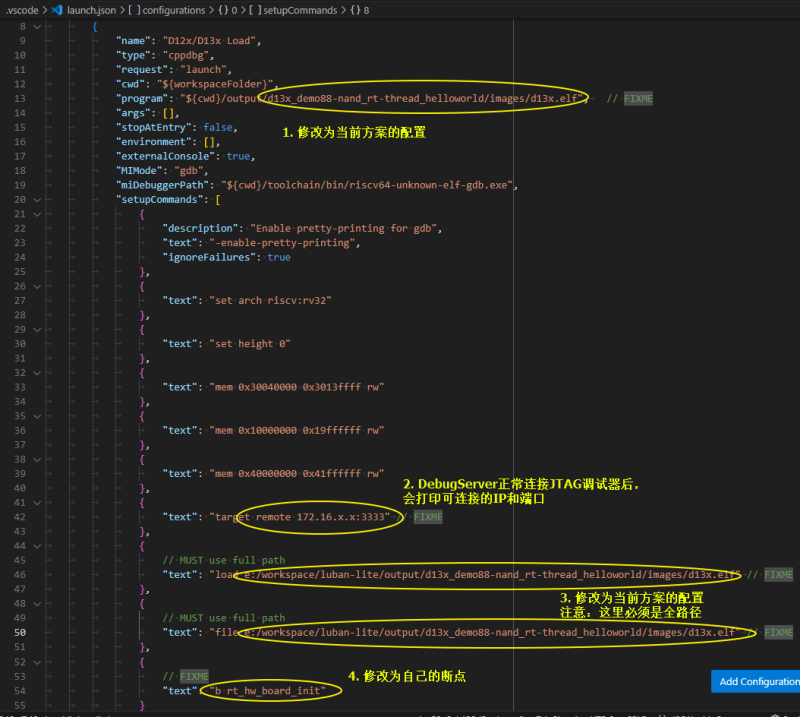

    以 Dxx load 为例，修改方法如下：

    ../images/vscode_launch_fixme.png

    Dxx connect only 需要修改的参数和上面类似，在 launch.json 文件中都用关键字 FIXME 标注。

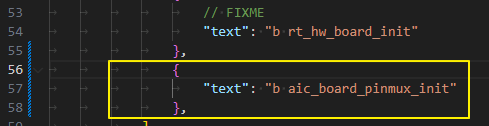

    如果要添加多个断点，方法如下：

    ../images/vscode_add_breakpoint.png

  2. Luban-Lite 配置
    为了进行 JTAG 调试，Luban-Lite 中的配置需要确认：

    1. 通过 elf 前，必须要先完成 PSRAM、或者 DDR 初始化，不然 JTAG 在写 PSRAM/DDR 时就会异常

    2. JTAG 要用到的 IO，会和 RTP、CTP 有冲突，需提前关闭这两个设备，而且物理上也要拔掉 TP 的排线（会影响 JTAG 的信号）

      方法参见 SDK 配置。

进入调试

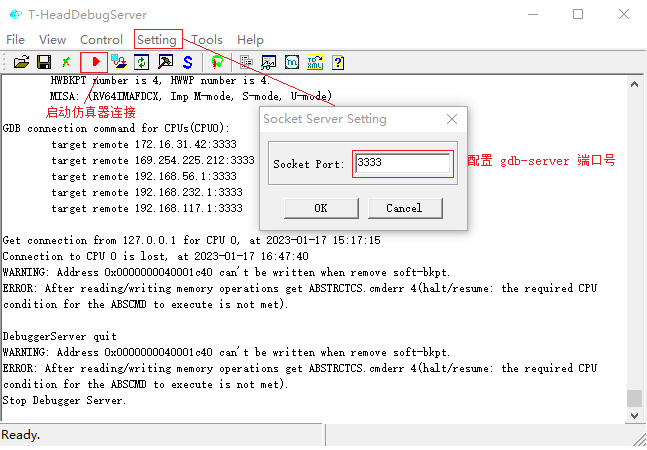

先打开 DebugServer，连接 JTAG 调试器 成功后，界面如下：

../images/debug_server2.png

注：

DebugServer 的服务端口修改方法： Setting -> Socket Setting

在 VSCode 中选择对应的 Debug 配置，详见 两种场景）：

../images/vscode_plugin.png

../images/vscode_launch_list.png

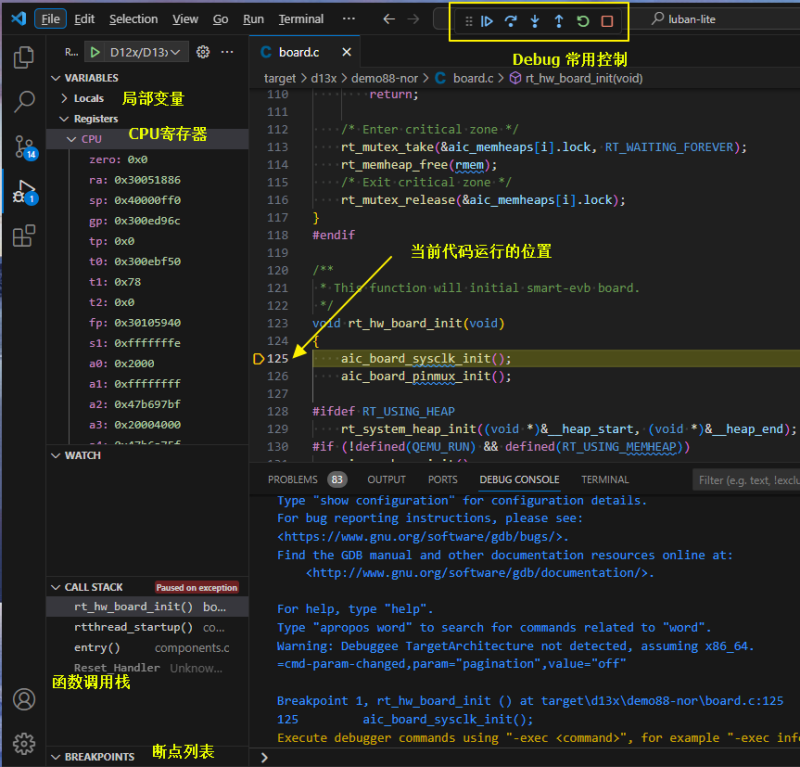

以上操作顺利的话，VSCode 会进入 Debug 界面，如下：

../images/vscode_debug_ui.png

接下来就可以进行通常的 Debug 调试了。

烧写

Luban-Lite 的 OneStep 命令、 VSCode 的快捷命令中都已经集成了烧写功能。启动方法：

  1. 首先，让板子进入烧写模式

  2. 方式 1：OneStep 命令方式：在 VSCode 的终端中执行命令：aicupg

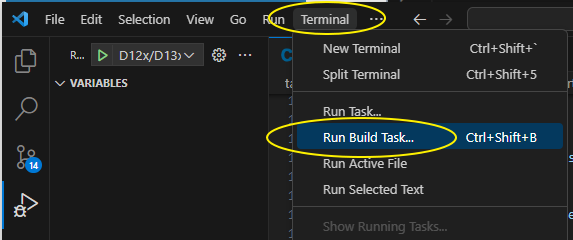

  3. 方式 2：VSCode 从界面中执行快捷命令的方式（Ctrl + Shift + B）

../images/vscode_run_task.png

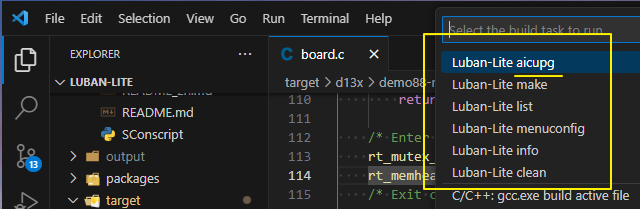

在弹出的命令列表中，选择 Luban-Lite aicupg :

../images/vscode_run_aicupg.png

如上图所示，Luban-Lite 还提供了其他快捷命令，包括：

  • list - 列出当前所有方案配置

  • menuconfig - 打开 menuconfig 配置界面

  • info - 查看当前的方案配置
