Display 框架说明

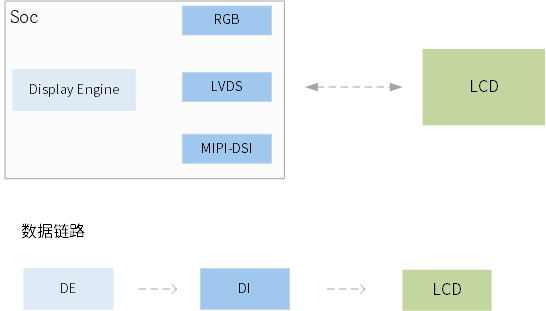

硬件框图

../../images/hw_framework.png

在 Chip 运行过程中，显示接口只能有一个生效，其数据链路是确定的。

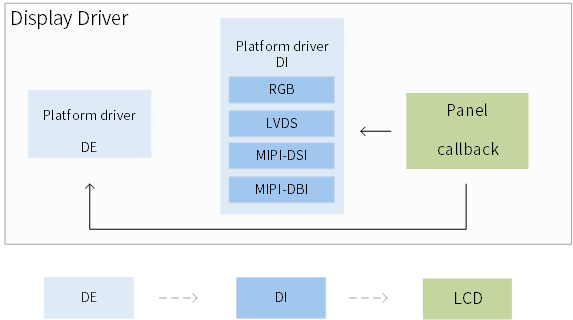

软件框图

在软件 SDK 中，显示引擎，显示接口与 LCD 的关系是 1 X N X N。 一个显示引擎需要对接多个显示接口，一个显示接口又要适配多款 LCD，其数据链路是不确定的。

../../images/sw_framework.png

DE 和 DI 在显示框架上属于同级模块，都是 display subsystem 中的 component，使用 struct platform_driver 来表示。
struct platform_driver {
    const char *name;
    int component_type;
    int (*probe)(void);
    void (*remove)(void);
    union {
        struct di_funcs *di_funcs;
        struct de_funcs *de_funcs;
    };
};

MIPI-DBI 是软件虚拟出来的 device，为 MIPI-DBI 协议提供支持。MIPI-DBI 协议包括 3 种类型：

  • Type A: Motorola 6800

  • Type B: Intel 8080

  • Type C: SPI

目前 Artinchip 平台仅支持 Type B 和 Type C

LCD panel 使用 struct aic_panel 来表示。严格来说，panel component 不算一个 driver，只是一些屏参数和回调函数的结合。
struct aic_panel {
    const char *name;
    struct aic_panel_funcs *funcs;
    struct aic_panel_callbacks callbacks;
    const struct display_timing *timings;

    union {
        struct panel_rgb  *rgb;
        struct panel_lvds *lvds;
        struct panel_dsi  *dsi;
        struct panel_dbi  *dbi;
    };

    int connector_type;
};

  • struct aic_panel_funcs *funcs; 由 panel 提供，供 fb 调用的回调

  • struct aic_panel_callbacks callbacks; 由 DE/DI 提供，供 panel 调用的回调

在 panel 提供的 struct aic_panel_funcs 中， 会调用 DE/DI 提供的 struct aic_panel_callbacks。

callbacks 的设计是为了满足 DE、DI、panel 三个硬件模块的初始化时序，包含先后顺序、延迟大小等。时序约束主要来自 panel 侧。
